Na Synclynal, oferecemos serviços terceirizados de engenharia estrutural com Software SAP2000 com foco em projetos de concreto armado e protendido, desenvolvidos dentro do Sistema Synclynal de Produção (SSP) e totalmente integrados à metodologia BIM (Building Information Modeling).
Nossa equipe de engenheiros especialistas atua desde o estudo conceitual até o detalhamento executivo, utilizando as principais ferramentas do ecossistema Autodesk — SAP2000, AutoCAD Civil 3D, Revit, Navisworks, InfraWorks e Autodesk Construction Cloud (ACC) — para garantir precisão, compatibilidade e rastreabilidade em cada etapa do projeto.
Serviços oferecidos:
O SAP2000 oferece uma interface gráfica intuitiva para modelagem, análise estrutural, projeto e geração de relatórios. Além disso, o software permite que o usuário personalize layouts de janelas e barras de ferramentas, tornando o ambiente de trabalho mais eficiente.
Os gráficos DirectX oferecem maior qualidade visual e melhor desempenho, além de recursos completos de desenho e seleção em 2D e 3D, com aceleração por hardware que torna a navegação mais fluida e permite sobrevoos e rotações rápidas.

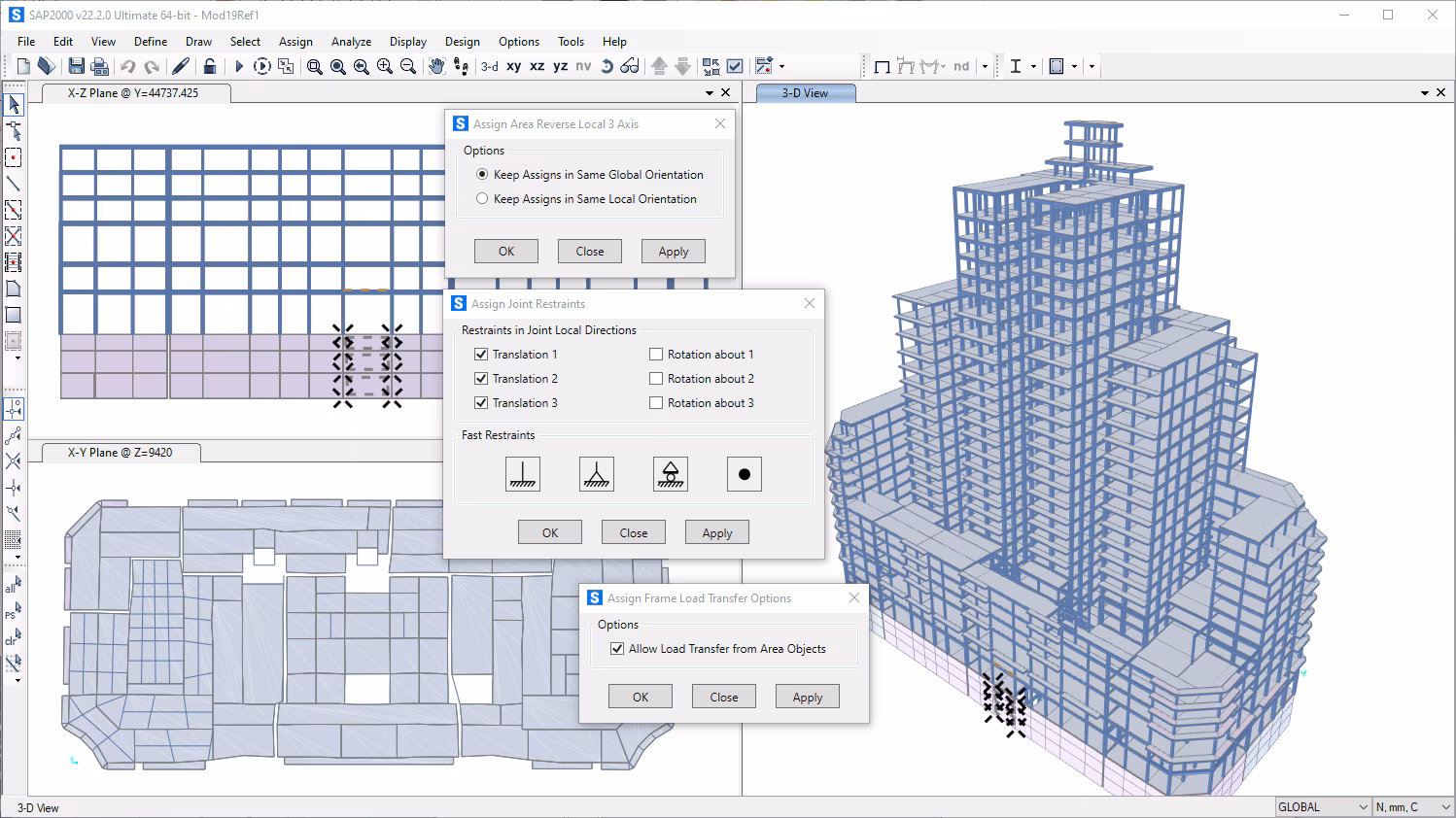

Os engenheiros manipulam modelos com extrema flexibilidade por meio de janelas encaixáveis, formulários flutuantes e múltiplas visualizações, e dessa forma o ambiente de trabalho acompanha as diferentes etapas do projeto.
Os formulários dos menus Atribuir e Selecionar permanecem abertos para uso contínuo e, além disso, o botão Aplicar agiliza tarefas repetitivas e reduz a necessidade de reabrir comandos.
Os formulários dos menus Atribuir e Selecionar permanecem acessíveis durante o trabalho e, dessa forma, o botão Aplicar otimiza tarefas repetitivas e aumenta a produtividade.
O usuário organiza as janelas conforme suas necessidades, sem limite de visualizações, e assim o ambiente de trabalho se adapta aos diferentes fluxos do projeto.
O SAP2000 oferece um ambiente gráfico intuitivo de modelagem 3D baseado em objetos e, dessa forma, permite criar modelos estruturais com rapidez, precisão e menor curva de aprendizado.
O SAP2000 disponibiliza opções avançadas de geração de malhas estruturais e, além disso, permite combinar diferentes definições de malha para objetos de estrutura, casca e sólidos com maior eficiência.
O software integra ferramentas de modelagem em uma interface única e, assim, possibilita edição interativa de dados, definição de restrições e criação de diversos tipos de modelos estruturais.
O SAP2000 armazena os dados do modelo em tabelas acessíveis para edição interativa e, dessa forma, permite que o usuário edite, revise e ajuste informações com mais agilidade, acelerando o desenvolvimento e a atualização dos modelos estruturais.
Os diafragmas rígidos apresentam rigidez infinita no plano e, por isso, não exibem deformação de membrana, enquanto os semirrígidos simulam melhor o comportamento real e, dessa forma, oferecem resultados próximos com maior eficiência computacional.
A restrição automática de arestas utiliza um algoritmo interno que resolve incompatibilidades entre malhas e, por exemplo, conecta nós não coincidentes por meio de um mecanismo interno semelhante a um “zíper”, garantindo continuidade e consistência no modelo.
O SAP2000 cria automaticamente juntas nas interseções de objetos estruturais ou durante a geração da malha e, além disso, permite visualizar coordenadas, atribuições e deslocamentos diretamente na tela ou em formato tabular, facilitando a análise e o controle do modelo.
O SAP2000 utiliza uma formulação tridimensional geral para elementos de viga-coluna e, dessa forma, considera flexão biaxial, torção, deformação axial e cisalhamento, permitindo modelagem precisa com biblioteca integrada de seções conforme normas internacionais.
O SAP2000 permite definir perfis de aço não prismáticos e seções compostas com facilidade e, além disso, oferece uma ferramenta dedicada de desenho de perfis para criar seções complexas e personalizadas.

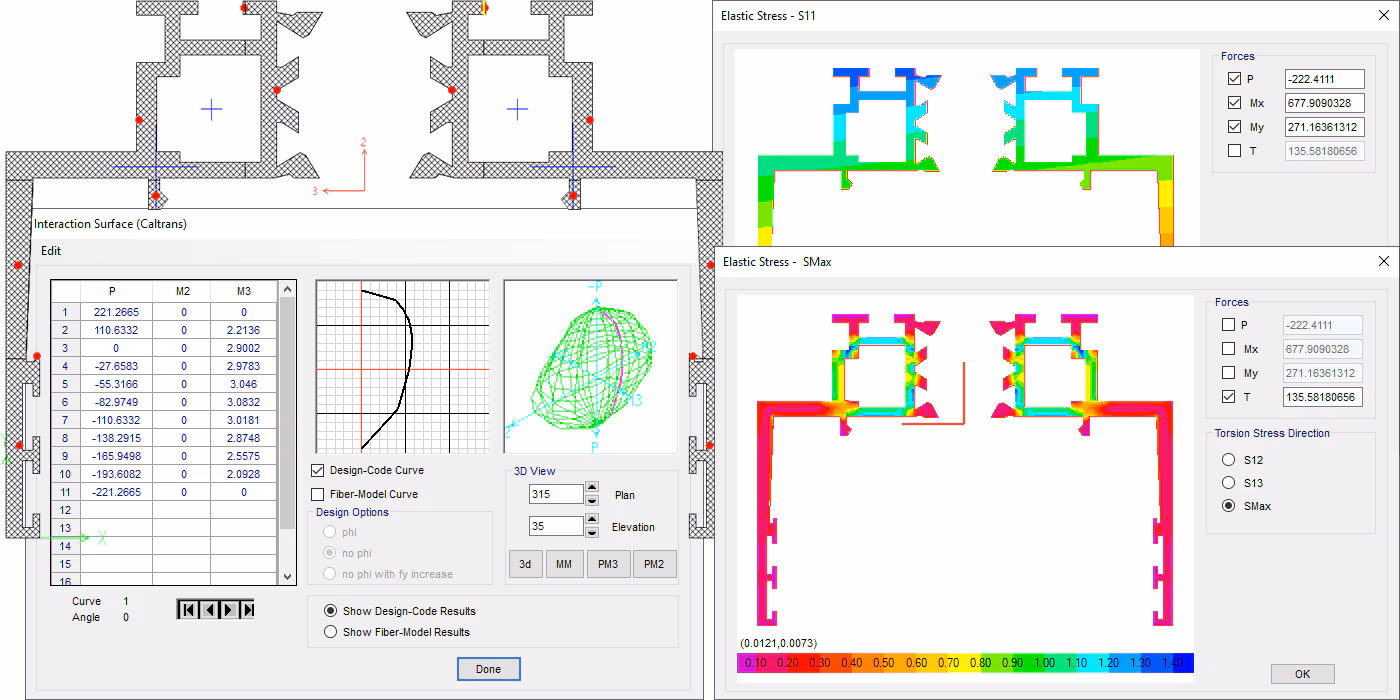

O Section Designer integra-se ao SAP2000, CSiBridge e ETABS e, assim, possibilita a modelagem e a análise de seções transversais personalizadas, incluindo avaliação de propriedades estruturais e respostas não lineares.
O elemento Shell permite modelar membranas, placas e cascas em estruturas planas ou tridimensionais e, dessa forma, considera materiais homogêneos ou estratificados com não linearidade para aumentar a precisão das análises estruturais.
O elemento de cabo modela membros esbeltos submetidos à tração axial e, além disso, representa o comportamento real da catenária, considerando automaticamente enrijecimento por tração e grandes deslocamentos em análises não lineares.
O SAP2000 permite modelar tendões como objetos independentes com geometria livre e, assim, possibilita a definição direta de cargas e perdas no modelo de forma simples e precisa.
O SAP2000 utiliza elementos sólidos de oito nós para modelar estruturas tridimensionais e, dessa forma, permite representar variações de carregamento, condições de contorno e propriedades ao longo da espessura com maior precisão.
As molas conectam elasticamente as juntas ao solo e, além disso, permitem modelar comportamentos lineares ou não lineares, como folgas, molas plásticas, amortecedores viscosos e isoladores de base.
O SAP2000 permite modelar cascas estratificadas não lineares para representar o comportamento plástico de paredes de concreto armado, lajes e placas de aço em análises pushover e, além disso, define relações força-deformação específicas para rótulas de aço e concreto, garantindo maior realismo nos resultados.
Os elementos de ligação apresentam comportamento linear, não linear ou dependente da frequência e, assim, o SAP2000 oferece uma ampla variedade de opções, incluindo ligações elásticas, plásticas, amortecedores, isoladores e molas especiais.
O SAP2000 permite definir dobradiças para análises pushover e, dessa forma, representa o comportamento não linear dos materiais por meio de modelos de fibra, garantindo maior precisão em seções complexas e materiais mistos.
O SAP2000 gera e aplica automaticamente cargas sísmicas e de vento conforme normas nacionais e internacionais e, além disso, oferece um gerador avançado de cargas móveis para aplicação em faixas sobre elementos estruturais e de casca.
Quando o carregamento sísmico é selecionado, o SAP2000 disponibiliza diversos códigos automáticos e, dessa forma, preenche o padrão com valores configuráveis que o usuário pode revisar e editar.
O recurso de carregamento de vento em estruturas abertas permite aplicar cargas diretamente nas faces dos objetos estruturais e, além disso, atende a normas ASCE específicas para esse tipo de análise.
O gerador de carga móvel desloca o veículo ao longo da faixa e, assim, identifica automaticamente as condições máximas de desempenho da estrutura.
No SAP2000, as cargas de vento são calculadas automaticamente e, além disso, aplicadas a diafragmas, cascas e pórticos com controle de pressão por coeficientes Cp definidos para cada objeto.
A função Força aplica forças e momentos concentrados ou distribuídos nas juntas e nos elementos estruturais e, assim, permite a definição em sistemas de coordenadas globais ou locais.
A carga térmica gera deformações nos elementos estruturais a partir do coeficiente de expansão do material e da variação de temperatura e, dessa forma, permite análises lineares em relação ao estado sem tensão ou não lineares com base na temperatura anterior.

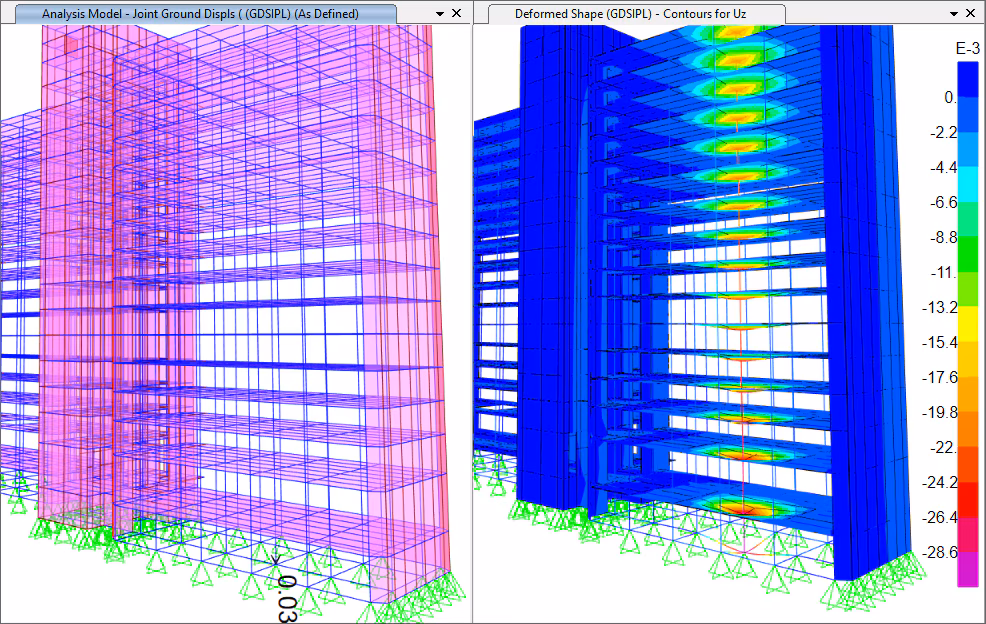

O carregamento por deslocamento representa efeitos como recalque de apoios e deslocamentos impostos à estrutura e, dessa forma, pode ser aplicado por meio de restrições, molas lineares ou não lineares, incluindo excitação dinâmica de múltiplos apoios.

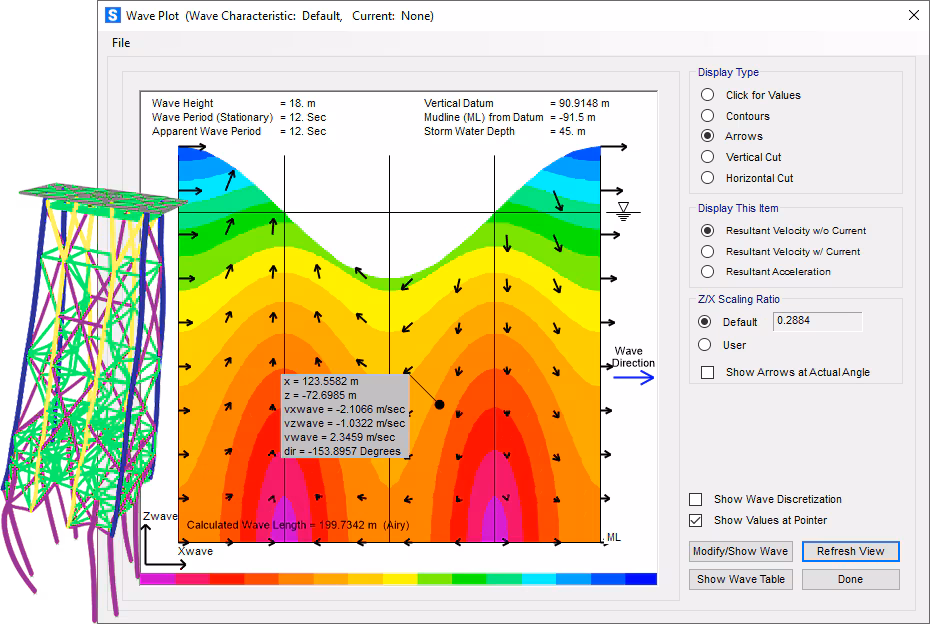

A simulação de ondas gera automaticamente cargas resultantes de ondas, correntes marítimas, flutuabilidade e vento e, além disso, permite análises estáticas por estágios ou dinâmicas ao longo do tempo, considerando os efeitos de inércia durante a propagação na estrutura.
O SAP2000 realiza análises estáticas lineares e multietapas e, além disso, permite aplicar padrões sequenciais de carregamento, como veículos, cargas vivas e ondas, com precisão.
A análise de espectro de resposta determina a resposta estatística da estrutura a cargas sísmicas e, dessa forma, considera o comportamento dinâmico com alta eficiência computacional.
O SAP2000 disponibiliza recursos avançados de análise dinâmica e, assim, calcula modos de vibração, espectros de resposta e análises temporais para comportamentos lineares e não lineares.
A análise dinâmica no domínio do tempo captura a resposta da estrutura a movimentos sísmicos e outros carregamentos e, além disso, utiliza métodos de superposição modal ou integração direta, lineares ou não lineares.
Os métodos de análise não linear são mais bem aplicados quando se considera a não linearidade geométrica ou do material durante a modelagem e análise estrutural.
A análise de flambagem não linear aplica a carga de forma incremental e, dessa maneira, avalia a rigidez e a resposta da estrutura considerando efeitos P-Delta, grandes deslocamentos e não linearidade do material, resultando em previsões mais realistas.
A análise P-Delta captura os efeitos de amolecimento por compressão e enrijecimento por tração e, além disso, pode ser aplicada de forma única ou por combinação de cargas, integrando esses efeitos a todos os elementos estruturais do modelo.
O método modal não linear FNA (Fast Nonlinear Analysis) é altamente eficiente e preciso para diversos problemas e, além disso, a integração direta amplia essa capacidade ao lidar com grandes deformações e comportamentos fortemente não lineares em análises temporais encadeadas.
O SAP2000 permite definir rapidamente casos de carga para construção por etapas e, dessa forma, possibilita adicionar ou remover partes da estrutura, aplicar cargas seletivas e considerar efeitos dependentes do tempo, como envelhecimento, fluência e retração.
A construção por etapas, também chamada de construção incremental ou sequencial, permite adicionar, remover ou envelhecer partes da estrutura de forma controlada ao longo do processo.
As deflexões de longo prazo causadas por fluência e retração são calculadas em conjunto com a análise por etapas e, além disso, utilizam propriedades dependentes do tempo baseadas nos códigos CEB-FIP e ACI 209R ou em curvas definidas pelo usuário.
O SAP2000 otimiza as dimensões dos elementos de aço e, dessa forma, permite visualizar resultados de forma interativa, ajustar parâmetros ou propriedades da seção e acompanhar atualizações em tempo real.
O SAP2000 projeta estruturas de alumínio para vigas retas ou curvas e, assim, executa automaticamente verificações de momento, fatores K, esforços axiais e cisalhamento.
O SAP2000 projeta estruturas conformadas a frio com perfis C, Z e chapéu e, além disso, disponibiliza revisão interativa e recursos avançados de sobrescrita a partir de seu banco de perfis.
As listas de seleção automática permitem que o SAP2000 escolha a seção estrutural mais econômica e adequada a partir de seções previamente definidas e, dessa forma, otimizam o dimensionamento de estruturas de aço, alumínio e aço conformado a frio.
As opções de saída e visualização são intuitivas e práticas. O projeto finalizado do elemento, a geometria deformada por combinação de carga ou modo de vibração, os diagramas de momento, força cortante e força axial, as visualizações da resposta da seção transversal e a animação dos deslocamentos dependentes do tempo são alguns dos recursos gráficos disponíveis após a conclusão da análise. O SAP2000 gera automaticamente relatórios para a apresentação de imagens e dados. Modelos integrados e personalizáveis estão disponíveis para os usuários para formatação especializada.
Os usuários exibem a geometria deformada para qualquer caso ou combinação de cargas e, além disso, visualizam animações dos modos de vibração.
O SAP2000 exibe tabelas completas de dados e resultados e, assim, possibilita classificar, recortar, copiar, exportar e imprimir informações em diversos formatos.
Os contornos coloridos representam deflexões e tensões axiais da estrutura e, assim, tornam a leitura dos resultados mais clara e intuitiva.
Os diagramas de força cortante e momento mostram esforços internos ao longo dos elementos e, dessa forma, permitem percorrer o comprimento para identificar valores e pontos máximos.
Os cortes de seção permitem calcular forças e momentos resultantes em qualquer ponto da estrutura e, dessa forma, atendem a todos os casos e combinações de carregamento.

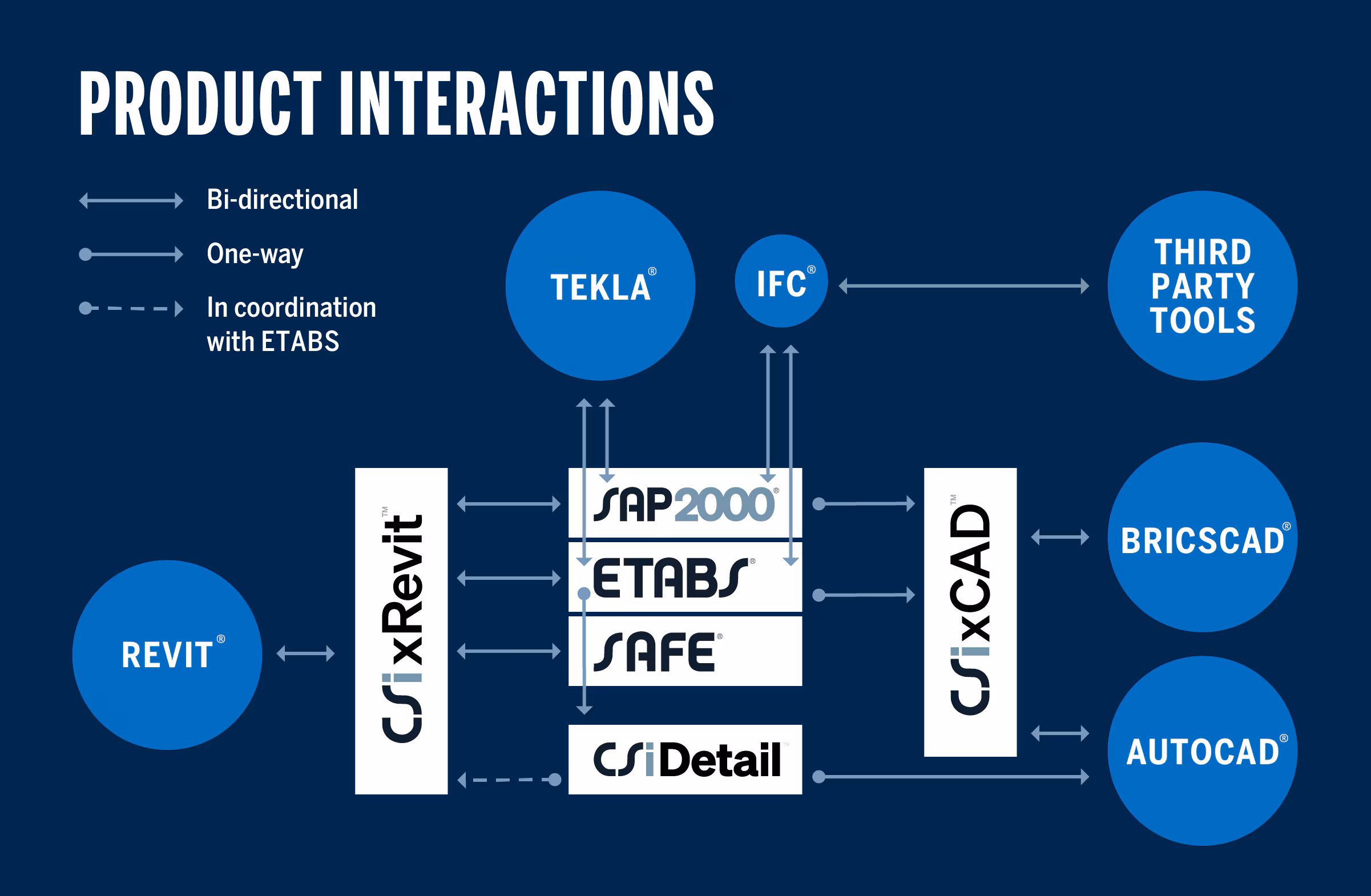

Os formatos Autodesk® Revit® , Tekla® Structures, AutoCAD® ( DXF/DWG), BricsCAD® , CIS/2, IFC, IGES e SDNF são todos suportados. O SAP2000 também permite a exportação de um modelo para um banco de dados Microsoft Access. Caso os usuários utilizem outros softwares de análise, o SAP2000 pode importar arquivos do FrameWorks Plus, STAAD e STRUDL® .
Com o software CSI, a colaboração entre diferentes equipes de AEC é gerenciada de forma eficiente graças à compatibilidade com outros softwares BIM.
O CSiXCAD, um plug-in desenvolvido pela CSI para AutoCAD® e BricsCAD® , agiliza a produção de desenhos ao interagir diretamente com o SAP2000 e o ETABS. O CSiXCAD fornece uma conexão em tempo real entre os modelos estruturais definidos e mantidos no SAP2000 e no ETABS e os desenhos que os documentam no software CAD. O CSiXCAD gera um modelo 3D completo e um conjunto inicial de desenhos automaticamente, que podem ser refinados posteriormente no software CAD.
A integração entre o Tekla® Structures e o SAP2000 ou ETABS permite que modelos sejam iniciados em um dos produtos e, em seguida, transferidos para o outro. É possível o processo de ida e volta entre modelos, incluindo a aceitação de alterações durante a transferência do SAP2000 ou ETABS para o Tekla Structures. Também é possível mesclar alterações de um modelo do Tekla Structures com um modelo existente do SAP2000 ou ETABS.
Crie soluções personalizadas com base na plataforma CSI para automatizar seus fluxos de trabalho e aumentar sua eficiência.
A API é compatível com a maioria das principais linguagens de programação, incluindo Visual Basic for Applications (VBA), VB.NET, C#, C++, Visual Fortran, Python e Matlab.
A API CSI está atualmente disponível para ETABS, SAP2000 e CSiBridge. Para otimizar seus esforços de desenvolvimento, a API CSI foi padronizada ao máximo entre os produtos, permitindo que ferramentas e aplicativos criados com ela sejam facilmente adaptados para todos os produtos CSI. A partir do ETABS v18, SAP2000 v21 e CSiBridge v21, é possível desenvolver ferramentas de API multiplataforma que funcionam com os três produtos. Isso permite que você escreva o código uma única vez e o utilize em todos os três produtos. Essas versões da API também são compatíveis com versões futuras desses produtos, sem a necessidade de recompilação.
